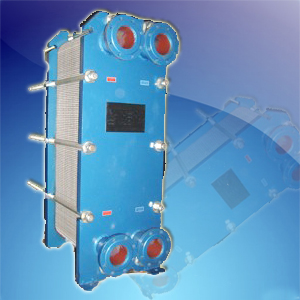

    Cloud Zoom small image
    板式换热设备

    名称:板式换热设备
    可在线通过咨询了解详情

    通过以下按钮进入下一步
    • 详情
    • 评价
    板式换热器设备是加热、冷却领域中最新型的设备之一,具有结构紧凑、占地面积小、传热效率高、操作维修方便等优点,并具有处理小温差的能力。板式换热器包括BR,BRB,BRG等系列。


    BRB型不等截面板式换热器的特点:a.不等截面的板式换热器是将板片压制成两侧流体通道横载面积不等的波纹,然后把两片(A板和B板)流体通道横截面积大的波纹的一面相对组成宽流道

    详细介绍:

    板式换热器的型式主要有框架式(可拆卸式)和钎焊式两大类,板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
    1.1板式换热器的基本结构
    板式换热器主要由框架和板片两大部分组成。
    板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹,并在板片的四个角上开有角孔,用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。
    框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
    板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间,然后用夹紧螺栓夹紧而成。
    BRB型不等截面板式换热器的特点:
    a.不等截面的板式换热器是将板片压制成两侧流体通道横载面积不等的波纹,然后把两片(A板和B板)流体通道横截面积大的波纹的一面相对组成宽流道,把两片板片(B板和A板)流体通道横载面积小的波纹的一面相对组成窄流道。宽窄流道横截面积之比约为2:1。而常用的板式换热器的两个通道(冷热流道)的横截面积及当量直径是相等的。在供热行业中,冷热介质的流量在多数情况下是不等的,因为在供热行业中,热介质进出口温度差较大(一般50℃左右),处理量较小;冷热介质的温度差较小(一般25℃左右),处理量较大,如果选用常规板式换热器,就势必造成冷热介质通过板间的流速不等(单流程时),从而影响传热效果。如果选用不等截面高效板式换热器,使处理量大的介质流经宽流道,处理量小的介质流经窄流道,在单流程的情况下,可使冷热介质在板间的流速接近或相等,这样可以提高板式换热器的换热能力,即提高传热系数。
    b.不等截面板式换热器的接管都在一侧,可使设备更有处于安装,调试和维护。
    c.在冷热介质处理量不等的情况下,选用不截面板式换热器可以减少一定的设备选用面积,可减少部分设备投资。一般减速少15%-20%。
    d.不等截面板式换热器板间介质采用对角逆流的形式,更有利于冷热介质的热交换。
